Tarea II *Tipos de Slots*

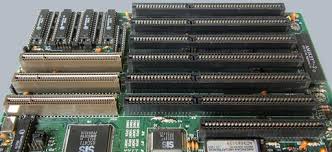

Tipos de Slots de expansión en la placa base ( ISA, EISA, VESA, PCI)

Estas tarjetas de expansión, al igual que el resto de componentes de un ordenador, han sufrido

una serie de evoluciones acordes con la necesidad de ofrecer cada vez unas prestaciones más

altas.

Si bien es cierto que una de las tarjetas que más ha incrementado sus necesidades en este

sentido han sido las tarjetas gráficas, no solo son éstas las que cada vez requieren unas mayores

velocidades de transferencia.

Vamos a ver las principales ranuras de expansión que se pueden encontrar y su evolución en el

tiempo:

Ranuras ISA:

Las ranuras ISA (Industry Standard Architecture) hacen su aparición de la mano de IBM en 1980 como ranuras de expansión de 8bits, funcionando a 4.77Mhz (que es la velocidad de pos procesadores Intel 8088).
Se trata de un slot de 62 contactos (31 por cada lado) y 8.5cm de longitud.
Su verdadera utilización empieza en 1983, conociéndose como XT bus architecture.
En el año 1984 se actualiza al nuevo estándar de 16bits, conociéndose como AT bus
architecture.

Ranuras EISA:

En 1988 nace el nuevo estándar EISA (Extended Industry Standard Architecture), patrocinado por el llamado Grupo de los nueve (AST, Compaq, Epson, Hewlett-Packard, NEC Corporation, Olivetti, Tandy, Wyse y Zenith), montadores de ordenadores clónicos, y en parte forzados por el desarrollo

por parte de la gran gigante (al menos en aquella época) IBM, que desarrolla en 1987 el slot MCA (Micro Channel Architecture) para sus propias máquinas.

Las diferencias más apreciables con respecto al bus ISA AT son:

- Direcciones de memoria de 32 bits para CPU, DMA, y dispositivos de bus master.

- Protocolo de transmisión síncrona para transferencias de alta velocidad.

- Traducción automática de ciclos de bus entre maestros y esclavos EISA e ISA.

- Soporte de controladores de periféricos maestros inteligentes.

- 33 MB/s de velocidad de transferencia para buses maestros y dispositivos DMA.

- Interrupciones compartidas.

- Configuración automática del sistema y las tarjetas de expansión (el conocido P&P).

Los slot EISA tuvieron una vida bastante breve, ya que pronto fueron sustituidos por los nuevos

estándares VESA y PCI.

Ranuras VESA:

Movido más que nada por la necesidad de ofrecer unos gráficos de mayor calidad (sobre todo para el mercado de los videojuegos, que ya empezaba a ser de una importancia relevante), nace en 1989 el bus VESA El bus VESA (Video Electronics Standards Association) es un tipo de bus de datos, utilizado sobre todo en equipos diseñados para el procesador Intel 80486. Permite por primera vez conectar directamente la tarjeta gráfica al procesador.

Este bus es compatible con el bus ISA (es decir, una tarjeta ISA se puede pinchar en una ranura VESA), pero mejora la calidad y la respuesta de las tarjetas gráficas, solucionando el problema de la insuficiencia de flujo de datos que tenían las ranuras ISA y EISA.

Su estructura consistía en una extensión del ISA de 16 bits. Las tarjetas de expansión VESA eran enormes, lo que, junto a la aparición del bus PCI, mucho más rápido en velocidad de reloj y con menor longitud y mayor versatilidad, hizo desaparecer al VESA. A pesar de su compatibilidad con las tarjetas anteriores, en la práctica, su uso se limitó casi exclusivamente a tarjetas gráficas y a

algunas raras tarjetas de expasión de memoria.

Ranuras PCI:

En el año 1990 se produce uno de los avances mayores en el desarrollo de los ordenadores, con la salida del bus PCI(Peripheral Component Interconnect).

Se trata de un tipo de ranura que llega hasta nuestros días (aunque hay una serie de versiones), con unas especificaciones definidas, un tamaño menor que las ranuras EISA (las ranuras PCI tienen una longitud de 8.5cm, igual que las ISA de 8bits), con unos contactos bastante más finos que éstas, pero con un número superior de contactos (98 (49 x cara) + 22 (11 x cara), lo que da un total de 120 contactos).

Con el bus PCI por primera vez se acuerda también estandarizar el tamaño de las tarjetas de expansión (aunque este tema ha sufrido varios cambios con el tiempo y las necesidades). El tamaño inicial acordado es de un alto de 107mm (incluida la chapita de fijación, o backplate), por un largo de 312mm. En cuanto al backplate, que se coloca al lado contrario que en las tarjetas EISA y anteriores para evitar confusiones, también hay una medida estándar (los ya nombrados 107mm), aunque hay una medida denominada de media altura, pensada para los equipos extraplanos.

Las principales versiones de este bus (y por lo tanto de sus respectivas ranuras) son:

- PCI 1.0: Primera versión del bus PCI. Se trata de un bus de 32bits a 16Mhz.

- PCI 2.0: Primera versión estandarizada y comercial. Bus de 32bits, a 33MHz

- PCI 2.1: Bus de 32bist, a 66Mhz y señal de 3.3 voltios

- PCI 2.2: Bus de 32bits, a 66Mhz, requiriendo 3.3 voltios. Transferencia de hasta 533MB/s

- PCI 2.3: Bus de 32bits, a 66Mhz. Permite el uso de 3.3 voltios y señalizador universal, pero no soporta señal de 5 voltios en las tarjetas.

- PCI 3.0: Es el estándar definitivo, ya sin soporte para 5 voltios.

Tarea I

Organizaciones encargadas de la estandarizacion de protocolos de redes

Las organizaciones de estandarización son aquellos encargados de establecer estándares utilizados en diferentes aéreas como por ejemplo: telecomunicaciones, redes, sistemas móviles a nivel mundial estas organizaciones integran normas conocimientos a las redes locales. Existen muchas organizaciones de estandarización nacional y regional, pero las tres organizaciones internacionales que tienen el mayor reconocimiento internacional son la Organización Internacional para la Estandarización (ISO), la Comisión Electrotécnica Internacional (IEC), y la Unión Internacional de Telecomunicaciones (ITU).

 ISO: (Organización Internacional para la Estandarización) Es una organización no gubernamental, compuesta por representantes de los organismos de normalización (ON's) nacionales, que produce normas internacionales industriales y comerciales. La Organización ISO está compuesta por tres tipos de miembros:

• Miembros natos, uno por país, recayendo la representación en el organismo nacional más representativo.
• Miembros correspondientes, de los organismos de países en vías de desarrollo y que todavía no poseen un comité nacional de normalización
• Miembros suscritos, países con reducidas economías a los que se les exige el pago de tasas menores que a los correspondientes.

 ANSI:(Instituto Nacional Estadounidense de Estándares) es una organización sin ánimo de lucro mantenida por organizaciones del sector privado y público supervisa el desarrollo de estándares para productos, servicios, procesos y sistemas en los Estados Unidos. ANSI es miembro de la (ISO). Su meta fundamental el realce de la competitividad global del negocio de los Estados Unidos promoviendo y facilitando estándares el cual establece consenso entre grupos calificados.

EIA:(Electronic Industries Alliance) EIA se centra en las áreas de la innovación y competitividad global, comercio internacional y acceso del mercado; el ambiente; Reforma de la tecnología de la telecomunicación y de información; y seguridad de Cyber.

IEEE:(Instituto de Ingenieros Eléctricos y Electrónicos) es una de las organizaciones más grandes del mundo su trabajo es promover la creatividad, el desarrollo y la integración, compartir y aplicar los avances en las tecnologías de la información, electrónica y ciencias en general para beneficio de la humanidad y de los mismos profesionales fomentando el conocimiento de los conocimientos científicos para poderlos transformas en prácticos en la vida actual.

Características principales:

• Promover el avance de las teorías y prácticas en los Científicos y educativos.
• Mejorar la calidad de vida a través de la aplicación de la electro tecnología.
• Promover el entendimiento del electro tecnología ante el público.
• Promover una participación en más de 150 países con diferentes organizaciones.

ATM (Asynchronous Transfer Mode) Esta es un tecnología nueva switching está orientada a conexión definida por la ITU (International Telecommunication Union). Es un interfaz de transmisión que envía datos en paquetes de 3 tamaño fijo con 48 octetos por celda usan frames de longitud variable o paquetes para transmitir datos del fuente al destino.

Características:

• Alto ancho de banda
• Baja latencia.
• Suelen ser la capa de transporte bajo los servicios telefónicos de B- ISDN (B- RDSI)
• Protocolo de encaminamiento para pequeños paquetes: 53 bytes 5 de cabecera, 48 de datos, La ruta que atraviesan los paquetes debe ser reservada con antelación.
• Se puede reservar un cierto ancho de banda
• Ancho de banda actual (OC3) 155MB
• Ancho de banda previsto (OC24) 1.2GB
• Es posible conectar ATM a ethernets, y aprovechar la tecnología ATM para el intercambio de mensajes quot;comoquot; si de Ethernet se tratara.

SANS (System Administration Network Security) Es una organización que cooperativa en investigación y educación fue fundado en 1989. La base del instituto son los muchos médicos de la seguridad en agencias de gobierno, las corporaciones, y las universidades alrededor del mundo que invierten centenares de horas cada año en la investigación y enseñanza para ayudar a la comunidad entera de SANS. Estos proyectos son financiados por los ingresos de los programas educativos de SANS La comunidad de SANS crea cuatro tipos de productos:

• Alertas en el sistema y seguridad y nuevas actualizaciones.
• Proyectos de investigación especiales y publicaciones.
• Educación a profundidad.
• Certificación.

TIA (Telecommunications Industry Association) TIA es un asociación que facilita la convergencia de las nuevas redes de comunicaciones comercial se esfuerza proporcionar oportunidades de negocio de otros miembros.

Características:

• Proporciona un mercado para los miembros y sus clientes con ediciones e información de la industria.
• Facilita la convergencia de las nuevas redes de comunicaciones comercial.
• Desarrolla los nuevos departamentos centrados en el desarrollo de mercado global
• Representa el sector de las comunicaciones de EIA. La estructura de organización de TIA es una organización manejada por miembros.

ADSL (estándar ANSI T1.413) proporciona un acceso asimétrico y de alta velocidad a través del par de cobre que los usuarios tienen actualmente en su casa u oficina, para la conexión a la red telefónica. Sus principales aplicaciones son la comunicación de datos a alta velocidad (por ejemplo, para acceso a Internet, remoto a LANs y teletrabajo) y el vídeo bajo demanda.

ETSI (European Telecommunications Standards Institute) Organización sin ánimo de lucro cuya misión es determinar y producir estándares de telecomunicaciones que serán utilizados en las próximas décadas. Es un foro abierto que engloba 696 miembros de 50 países, representantes de la administración, operadores de red, fabricantes, proveedores de servicios y usuarios. Cualquier organización europea que tenga interés en promover los estándares de telecomunicaciones europeos tiene derecho a representar ese interés en ETSI y, de esa manera, influir directamente en el proceso de desarrollo de los estándares.

OBJETIVOS

Los objetivos del ETSI se reducen básicamente a la elaboración y mantenimiento/actualización de pre normas y de normas técnicas a nivel europeo en los siguientes campos:

• Telecomunicaciones.
• Áreas comunes existentes entre las telecomunicaciones y las tecnologías de la información.
• Áreas comunes existentes entre las telecomunicaciones y los sistemas de radiodifusión y televisión.
• Es, por tanto, el ETSI la organización clave en el contexto europeo para la elaboración de normas tanto en el sector de las telecomunicaciones como para la convergencia de este sector con los de tecnologías de la información y audiovisual.

IETF (Internet Engineering Task Force) IETF está formada por el Internet Architecture Board (IAB) siendo su objetivo resolver problemas técnicos y operativos en la Internet e investigar el desarrollo de tecnologías y protocolos para su uso estándar en la Internet. La IETF es una organización comunitaria internacional sin fines de lucro, integrada por investigadores de tecnologías de redes, operadores y proveedores, que trabajan en la evolución de la arquitectura de Internet. Ellos son los responsables, entre otros desarrollos, del nuevo protocolo IP, conocido como IPv6 o IP NG (Next Generation), que reemplazará al actual IPv4 en la primera década del siglo XXI.

ITU (International Telecommunications Union) La Unión Internacional de Telecomunicaciones es el organismo especializado de las Naciones Unidas en el campo de las telecomunicaciones, y fue creado el 17 de mayo de 1865 como una organización intergubernamental en la cual los Estados miembros y el sector privado de las telecomunicaciones coordinan el desarrollo y operabilidad de las redes y servicios de telecomunicaciones. La UIT es responsable de la regulación, normalización y desarrollo de las telecomunicaciones a nivel mundial, al tiempo que vela por la armonización de las políticas nacionales de telecomunicaciones de los Estados miembros.
